Selectores de Posición
Selectores de posición SACI para amperímetros y voltímetros, diseñados para seleccionar diferentes puntos de medición en instalaciones eléctricas.
La serie de conmutadores rotativos permite seleccionar de forma manual diferentes posiciones de medida desde el panel de control, con referencias específicas para voltímetros y amperímetros.

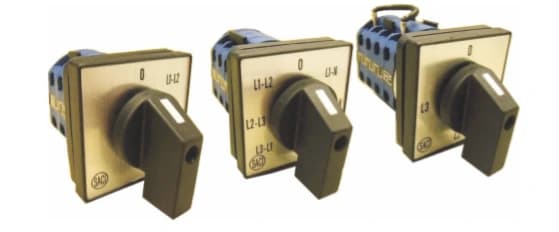

Conmutadores rotativos SACI
Selección de puntos de medición
Los selectores de posición permiten cambiar manualmente entre diferentes puntos de medición desde un único dispositivo instalado en el panel. De esta manera, un mismo voltímetro o amperímetro puede utilizarse para supervisar diferentes posiciones del sistema eléctrico.
Las referencias CTP están destinadas a la selección de medidas para voltímetros, mientras que la referencia CCP-4 está destinada a la selección de líneas para amperímetros.
Referencias
Selectores para amperímetros y voltímetros
Diferentes configuraciones de conmutación según el instrumento de medición y los puntos que se desean supervisar.
Voltímetro
CTP-4
Aplicación de medida
Fase - fase
Selector de posición para voltímetro, diseñado para seleccionar diferentes combinaciones de medida entre fases.
Voltímetro
CTP-7
Aplicación de medida
Fase - fase y fase - neutro
Selector de posición para voltímetro que permite seleccionar mediciones fase-fase y fase-neutro.
Amperímetro
CCP-4
Aplicación de medida
Diferentes líneas
Selector de posición para amperímetro, diseñado para seleccionar la línea de corriente que se desea medir.
Características
Características técnicas
Los conmutadores rotativos SACI están diseñados para montaje en panel y permiten seleccionar diferentes posiciones de medición en instalaciones eléctricas.
- Montaje
- Panel
- Diámetro
- Ø 22,3 mm
- Frente
- 48 × 48 mm
- Polos
- 3P y 4P
- Ith
- 20 A
- Ui
- 690 V
Configuración
Tensiones de trabajo
Los selectores de posición están disponibles para diferentes tensiones de trabajo según la configuración requerida.
Datos técnicos
Especificaciones de la serie
- Marca
- SACI
- Tipo
- Conmutadores rotativos para instrumentos analógicos
- Referencias
- CTP-4, CTP-7 y CCP-4
- Tensión de trabajo (Ue)
- 24, 110, 240 y 440 V
- Número de polos
- 3P y 4P
- Corriente térmica convencional (Ith)
- 20 A
- Tensión nominal de aislamiento (Ui)
- 690 V
- Diámetro
- Ø 22,3 mm
- Dimensiones del frente
- 48 × 48 mm
- Montaje
- Panel
- HS Code
- 8536.50.90.00
Aplicaciones
Selección de mediciones en panel
Los selectores permiten centralizar la selección de diferentes puntos de medición para instrumentos analógicos instalados en tableros eléctricos.
Selección de diferentes líneas para medición de corriente con amperímetros.
Selección de diferentes combinaciones de fase para medición de tensión.
Medición fase-fase y fase-neutro mediante el selector CTP-7.
Integración en paneles y cuadros de control eléctricos.
¿Necesitas un selector de posición?
