Instrumentación análoga

Frecuencímetros Análogos

Frecuencímetros análogos COMPLEE para la medición y supervisión visual de la frecuencia en redes y sistemas eléctricos.

La serie KLY-F está disponible en diferentes tamaños de montaje y configuraciones de escala, incluyendo versiones con ángulo de indicación de 90° y 250°.

Referencias disponibles

KLY-F48 KLY-F72 KLY-F96 KLY-F120 KLY-F144 KLY-F48-G KLY-F72-G KLY-F96-G

Clase 0,5 / 1,0Montaje en panelCOMPLEE

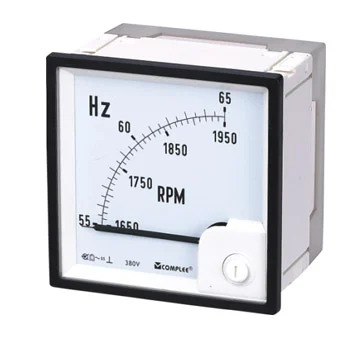

Frecuencímetros KLY-F

Medición visual de frecuencia eléctrica

Los frecuencímetros análogos KLY-F están diseñados para visualizar la frecuencia de sistemas eléctricos mediante una escala analógica. La familia contempla diferentes dimensiones de montaje para adaptarse a distintos tipos de tableros y paneles eléctricos.

Las referencias están disponibles con diferentes rangos de frecuencia y valores nominales de entrada, de acuerdo con la configuración seleccionada.

Referencias

Diferentes tamaños y configuraciones

La serie KLY-F está disponible en diferentes formatos para montaje en panel, con escalas de 90° y 250° según la referencia.

Escala de 90°

KLY-F

KLY-F48

90°

Dimensiones

48 × 48 mm

KLY-F72

90°

Dimensiones

72 × 72 mm

KLY-F96

90°

Dimensiones

96 × 96 mm

KLY-F120

90°

Dimensiones

120 × 120 mm

KLY-F144

90°

Dimensiones

144 × 144 mm

Escala de 250°

Serie G

KLY-F48-G

250°

Dimensiones

48 × 48 mm

KLY-F72-G

250°

Dimensiones

72 × 72 mm

KLY-F96-G

250°

Dimensiones

96 × 96 mm

Configuración

Rangos de frecuencia

Disponibles según la referencia seleccionada.

45–55 Hz45–65 Hz47–63 Hz55–65 Hz57–63 Hz350–450 Hz450–550 Hz450–650 Hz550–650 Hz

Configuraciones

Rangos de frecuencia

La serie KLY-F puede configurarse para diferentes rangos de medición, desde frecuencias de red hasta rangos superiores.

45–55 Hz45–65 Hz47–63 Hz55–65 Hz57–63 Hz350–450 Hz450–550 Hz450–650 Hz550–650 Hz

Datos técnicos

Especificaciones de la serie

Marca: COMPLEE
Tipo de instrumento: Frecuencímetro análogo de panel
Modelos: KLY-F48, KLY-F72, KLY-F96, KLY-F120 y KLY-F144
Versiones: 90° y 250° (serie G)
Rangos de frecuencia: 45–55 Hz, 45–65 Hz, 47–63 Hz, 55–65 Hz, 57–63 Hz, 350–450 Hz, 450–550 Hz, 450–650 Hz y 550–650 Hz
Entrada nominal: 100 V, 220 V, 380 V, 400 V y 440 V
Conexión mediante TP: X/100 V y X/110 V
Instalación: Montaje en panel
Grado de protección: IP54, según configuración
HS Code: 9030.89.00.00

Aplicaciones

Supervisión de frecuencia eléctrica

Una solución para visualizar de forma directa la frecuencia de redes y sistemas eléctricos en instalaciones industriales.

Supervisión de la frecuencia de redes eléctricas

Control de frecuencia en tableros eléctricos

Monitoreo de sistemas de generación y distribución

Supervisión de frecuencia en instalaciones industriales

Control visual de parámetros eléctricos en paneles
