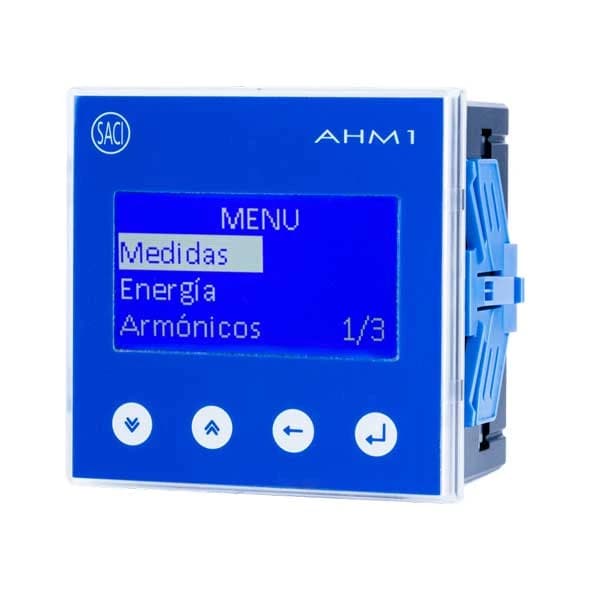

Analizador de red SACI AHM1
Analizador de red multifunción para la medición de variables eléctricas, energía y parámetros de calidad de red. El SACI AHM1 permite medir tensión, corriente, frecuencia, potencia, factor de potencia, energía, armónicos y THD, además de registrar información para su análisis y supervisión.
SACI
Medición y análisis de redes eléctricas
Analizador de red multifunción para la medición de variables eléctricas, energía y parámetros de calidad de red. El SACI AHM1 permite medir tensión, corriente, frecuencia, potencia, factor de potencia, energía, armónicos y THD, además de registrar información para su análisis y supervisión.
Características principales
Funciones del analizador de red AHM1
Medición eléctrica
Medición de tensión, corriente, frecuencia, potencia activa, potencia reactiva, potencia aparente y factor de potencia.
Medición de energía
Medición de energía activa importada y exportada, además de energía reactiva en diferentes cuadrantes.
Análisis de armónicos
Medición de armónicos RMS de tensión y corriente desde el primero hasta el armónico 31.
THD y desequilibrio
Medición de distorsión armónica total en tensión y corriente, además del desequilibrio de tensión y corriente.
Memoria interna
Memoria interna de 8 MB para el registro de información, según la configuración del equipo.
Comunicación RS485
Comunicación serie RS485 mediante protocolo Modbus RTU, con velocidad programable de hasta 38400 bps.
Información técnica
Datos técnicos del SACI AHM1
El AHM1 está diseñado para instalaciones trifásicas y admite diferentes configuraciones de cableado. Sus mediciones están orientadas al seguimiento de variables eléctricas y al análisis de la calidad de la energía.
Consultar ficha técnica- Tensión nominal
- 3 × 400 / 690 V AC
- Corriente nominal
- 1 A / 5 A
- Precisión tensión y corriente
- 0,2 %
- Precisión potencia
- 0,5 %
- Frecuencia
- 45–65 Hz
- Precisión frecuencia
- ±0,01 Hz
- Energía activa
- Clase 0,5S
- Energía reactiva
- Clase 2
- Memoria
- 8 MB
- Dimensiones
- 96 × 96 × 55 mm
Parámetros medidos
Variables eléctricas y calidad de energía
Tensión
Tensión fase-neutro y fase-fase.
Corriente
Corriente de las fases y corriente de neutro.
Potencia
Potencia activa, reactiva y aparente.
Factor de potencia
Medición del factor de potencia por fase y total.
Energía
Energía activa y reactiva importada y exportada.
Frecuencia
Medición de frecuencia de la red eléctrica.
THD
Distorsión armónica total de tensión y corriente.
Armónicos
Armónicos RMS de tensión y corriente del 1 al 31.
Aplicaciones
Aplicaciones del analizador AHM1
El AHM1 puede utilizarse para monitorizar instalaciones eléctricas, analizar parámetros de calidad de energía y apoyar procesos de gestión energética.
- •Monitorización de instalaciones eléctricas
- •Control y gestión de energía
- •Análisis de calidad de red
- •Mantenimiento preventivo
- •Auditorías y seguimiento energético
- •Integración con sistemas de supervisión y control
Comunicación y conectividad
Las posibilidades de comunicación e integración dependen de la referencia y configuración del analizador. Consulte la ficha técnica del producto para confirmar las interfaces disponibles.
Ver ficha técnica¿Necesita información sobre el SACI AHM1?
Comuníquese con Siriored para consultar disponibilidad, configuración, características y condiciones comerciales.
